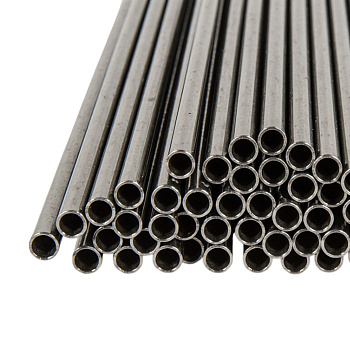

Труба НКТ для добычи, закачки, спуско-подъёмных операций EV Group Metal
Назначение колонны НКТ и расчётные воздействия
Внутрискважинная колонна передаёт продукцию на поверхность, обеспечивает закачку, служит каналом для циркуляции рабочих сред. Труба НКТ работает на растяжение от собственного веса, на внутреннее давление от потока, на внешнее давление в затрубном пространстве. Дополнительно учитывается изгиб в искривлённом стволе, контактный износ на интервалах с кавернами. Выбор секции связан с профилем давления, температурой, коррозионной активностью флюида.
На ресурс влияет усталость при циклах нагрузки, а также качество резьбового соединения. Момент свинчивания задаёт контакт на упорных поверхностях, определяет герметичность. При пульсациях потока важна стабильность стенки, потому что локальная тонкость ускоряет накопление повреждений. Поэтому трубы НКТ подбирают вместе с технологией спуска и режимом работы насоса.
Для насосно-компрессорных колонн важна проходность для оборудования. Внутренний диаметр задаёт возможность спуска ШГН, ЭЦН-кабеля, газлифтной оснастки. Допуск по овальности влияет на дрейф, поэтому контроль геометрии входит в обязательные требования. Труба НКТ должна иметь прослеживаемость по партии для подтверждения механики и профиля резьбы.
Размерные ряды, стенка, длина секции
В заявке фиксируют наружный диаметр, толщину стенки, длину, тип длины, тип соединения. Для насосно-компрессорной продукции распространены наружные диаметры 60,3; 73,0; 88,9; 114,3 мм. По стенке задают ряд, обеспечивающий требуемую массу на метр, запас по разрыву и смятию. Труба НКТ выбирается с учётом клиренса в обсадной колонне, чтобы исключить подклинивание.
Стенка влияет на разрывное давление, осевую нагрузку, ресурс резьбы. При росте t уменьшается внутренний проход, растёт гидравлическое сопротивление. При снижении t возрастает риск деформации в зоне муфты при контакте со стенкой ствола. Поэтому насосно-компрессорные трубы обычно выбирают по компромиссу между прочностью, гидравликой, проходностью.
Длина секции задаётся стандартным диапазоном, который обеспечивает удобство свечеобразования и транспортировки. Для контроля партии важно, чтобы длины были однотипны, иначе усложняется компоновка колонны. Для ремонта фонда полезны кратные длины, чтобы уменьшить число переходных элементов. Труба НКТ с согласованной длиной снижает долю соединений в колонне.
Стандарты, группы прочности, документы поставки
Основной ориентир для таких изделий — API 5CT, где задаются требования к трубам, муфтам, группам прочности. В отечественной базе используют ГОСТ 633-80 для труб НКТ, а также отраслевые ТУ для отдельных соединений. В спецификации фиксируют стандарт, группу прочности, тип соединения, требования к контролю. Под эти условия труба НКТ становится измеряемой, проверяемой, сопоставимой по партиям.
Группы прочности задают минимальный предел текучести и требования к механике. В практике встречаются J55, K55, N80, L80, P110 по API, а также отечественные аналоги по ГОСТ. Для коррозионных режимов с H₂S выбирают материалы с ограничением твёрдости и с контролем микроструктуры. Трубы НКТ под сероводород требуют расширенного пакета испытаний, включая контроль твёрдости.
Документы на партию должны фиксировать марку и класс, результаты механики, номер плавки, сведения о контроле резьбы. Для ответственных проектов требуют протоколы НК, результаты дрейф-контроля. Для крупных поставок полезна маркировка каждой секции и упаковочный лист по серийным номерам. Труба НКТ без трассируемости усложняет входной контроль и анализ отказов.
| Параметр заказа | Как задают | Что проверяют |
|---|---|---|
| Наружный диаметр | OD по стандарту | OD, овальность, прямолинейность |
| Толщина стенки | t или весовой ряд | t по точкам, масса на метр |
| Класс прочности | J55–P110 либо аналог | паспорт, механика, твёрдость |
| Соединение | резьба, муфта, тип герметизации | калибр, упор, состояние витков |
| Проходность | drift по требованию | калибр-пробка, дефекты канала |
Соединения, резьба, герметичность колонны
Резьбовое соединение определяет герметичность, устойчивость к циклам крутящего момента, ресурс при СПО. В НКТ используют соединения API NUE, EUE, а также премиальные варианты с металлометаллическим уплотнением. Геометрия профиля включает конусность, шаг, упорные поверхности, длину зацепления. Труба НКТ должна поставляться с контролем резьбы калибрами и с защитными колпаками.
Для герметичности важна чистота витков, отсутствие задиров, состояние упорных торцов. Смазка подбирается по температуре и давлению, а также по требованиям к стойкости к вымыванию. Момент свинчивания задаётся паспортом соединения, контроль выполняется динамометрическим ключом. Трубы НКТ без контроля момента теряют герметичность при перепадах давления.
Муфта влияет на наружный диаметр, контактный износ, зацепление в искривлении. При подборе учитывают клиренс в обсадной колонне, чтобы исключить прихват муфтой. Для премиальных соединений контролируют параметры уплотнения и угол конуса. Труба НКТ под высокое давление чаще выбирается с соединениями повышенной герметичности.
Материал, коррозионная стойкость, твёрдость
Выбор материала зависит от CO₂, H₂S, минерализации, температуры, скорости потока. Углеродистые стали применимы при умеренной коррозии при наличии ингибирования. При сероводороде применяют материалы с ограничением твёрдости, контролем чистоты стали, режимами термообработки. Труба НКТ для H₂S должна соответствовать требованиям NACE по SSC.
Твёрдость служит индикатором склонности к хрупкому разрушению в коррозионно-активной среде. Для L80 в сероводородных условиях часто ограничивают твёрдость около 23 HRC. Для N80 и P110 требования по прочности выше, поэтому контроль микроструктуры становится критичным. Трубы НКТ с повышенной твёрдостью в H₂S среде повышают риск SSC.
При абразивном потоке важен износ внутренней поверхности и зоны резьбы. Для таких режимов применяют покрытия, ингибирование, подбор скорости. Для наружного износа важна защита муфты, поскольку контакт со стенкой ствола идёт через соединение. Труба НКТ в искривлённых стволах часто комплектуется протекторами, если проект это предусматривает.
Контроль качества, дефектоскопия, приёмка
На входе проверяют геометрию, резьбу, документы партии. Измеряют OD, стенку, овальность, прямолинейность, длину. Внутренний канал проверяют дрейф-калибром по требуемому размеру. Труба НКТ для компоновок с оборудованием малого зазора требует обязательного дрейф-контроля.
Неразрушающий контроль выбирают по классу требований. Ультразвук выявляет продольные дефекты, включения, расслоения, особенно важен при упрочнённых состояниях. Магнитопорошковый контроль применяют в зоне концов и резьбы для выявления поверхностных трещин. Трубы НКТ для ответственных скважин обычно требуют расширенного НК.
Механические испытания включают растяжение, твёрдость, иногда ударную вязкость. Для резьбового соединения контролируют калибрование, профиль, состояние упорных поверхностей. При необходимости выполняют испытания соединения на герметичность. Труба НКТ должна сопровождаться паспортом качества с номером плавки и протоколами контроля.
-
Для заявки: OD, t, длина, стандарт, класс прочности, тип соединения, drift, НК
-
Для приёмки: измерения, контроль резьбы калибрами, УЗК тела, документы на плавку
Оформите заказ на трубу НКТ по техническому заданию
Для подбора требуется полный набор параметров, которые проверяются на входе. Укажите наружный диаметр, толщину стенки, длину, стандарт, класс прочности, тип резьбы. Добавьте требования к drift, если планируется спуск оборудования с малым зазором. Закрепите НК: УЗК, МПК на концах, контроль резьбы калибрами.
При серийной поставке важно исключить смешение классов и соединений. Для этого труба НКТ комплектуется партиями с единым профилем резьбы, единым классом прочности. Маркировка секций и протоколы упрощают входной контроль. Упаковка с колпаками сохраняет резьбу до момента свинчивания.
EV Group Metal комплектует трубы НКТ по спецификации с документами партии, маркировкой, защитой концов. По запросу согласуются дрейф-контроль, расширенный пакет НК, требования под H₂S режимы. Отгрузка формируется с защитой муфт и резьбы, что сохраняет параметры соединения. Передайте спецификацию — получите трубу НКТ, соответствующую расчётным условиям эксплуатации.
